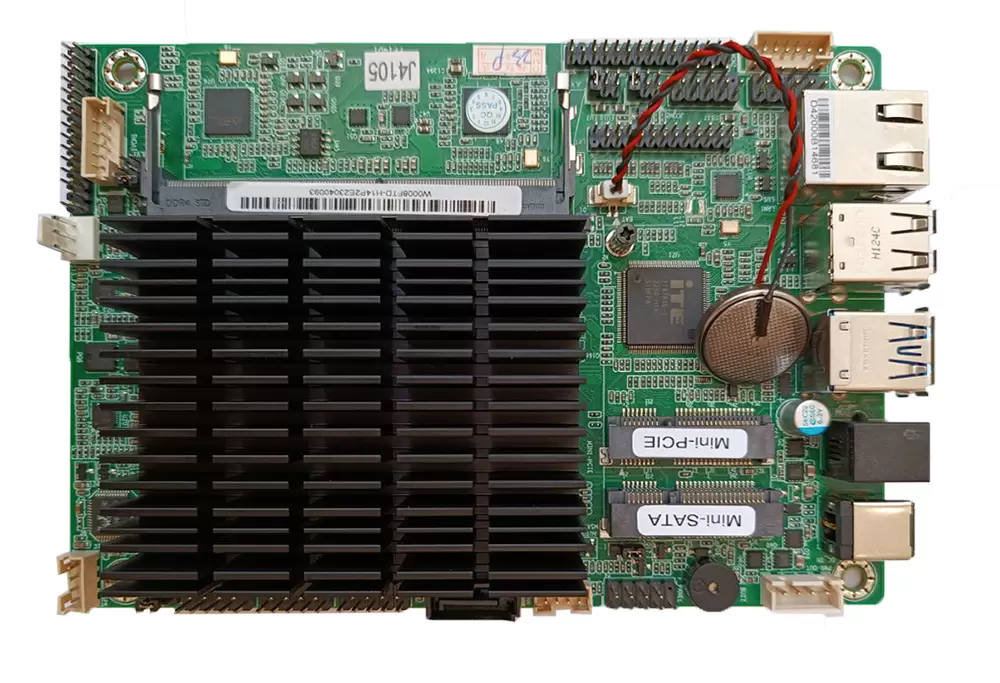

این مادر برد در سایر 102*148 میلی متر می باشد با سرعت بالا و چهار هسته ای با cpu j4105 می باشد.
این مادر برد قابلیت نصب ویندوز 10 معمولی و لینوکس را دارد و گرافیک Intel®UHD Graphics 600 را ساپورت میکند.
این مادربرد تا رم 8G از نوع PC4 را ساپورت میکند و هاردهای MSATA و SSD,HDD 2.5inch را ساپورت میکند.

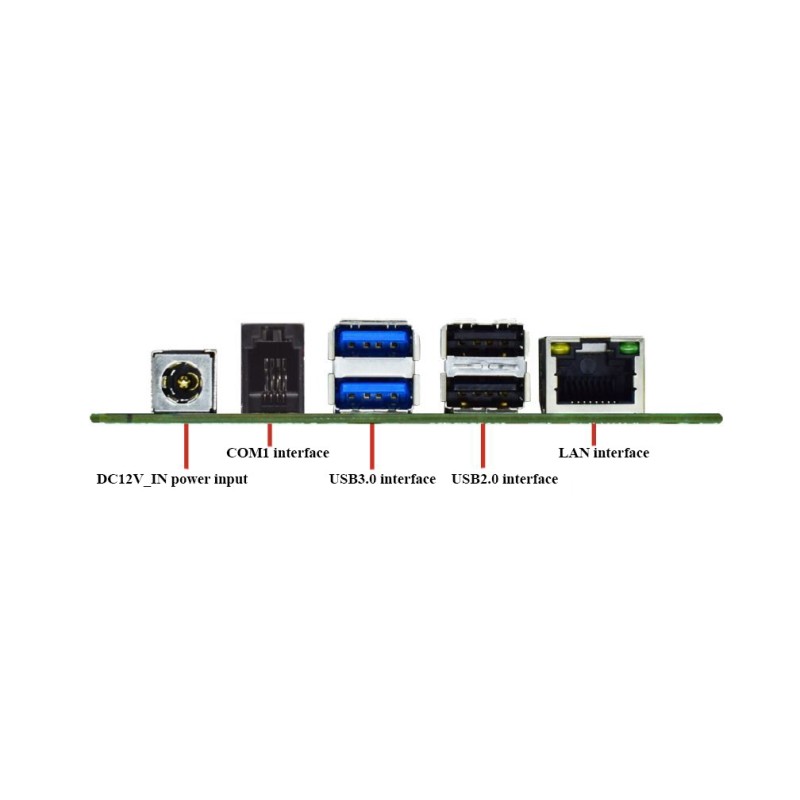

این مادربرد دارای یک پورت لن و دو پورت سریال RS232 و یک پورت سریال RJ11 دو عدد USB3.0 و دو عدد USB2.0 و دو عدد پورت LVDS میباشد.
از ویژگی های این مادربرد این است که قابلیت اتصال دو LED همزمان و ساپورت انواع پنل های LED با رزولیشین های مختلف را دارد.
و تغذیه ورودی آن 12ولت 5 آمپر می باشد.
این محصول بدون رم و هارد میباشد.
Specification
Model No.
FTD-H14P2E
Processor
intel Gemini LakeSOC processor J4105, quad-core clocked at 1.5/2.0GHz, TDP 10W, 14nm
Memory
Support DDR4L-2133/2400MHz, 1*SO-DIMM memory slot 1.2V, maximum support 8GB
Display
Integrated Intel®UHD Graphics 600 core graphics card
1*LVDS1/EDP1 interface, total lay design EDP
1*LVDS2/EDP2 interface, total lay design EDP

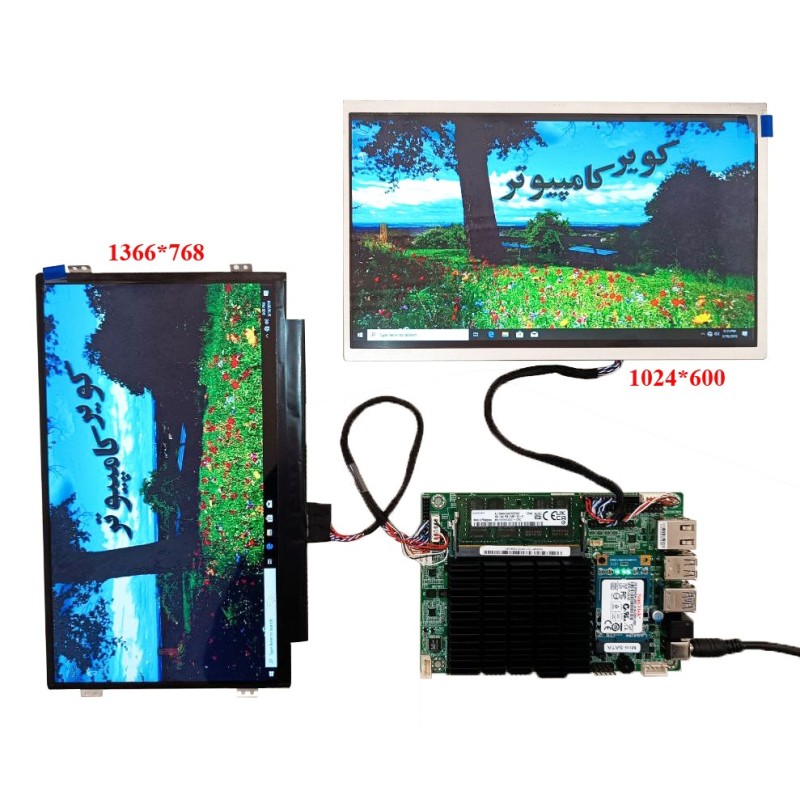

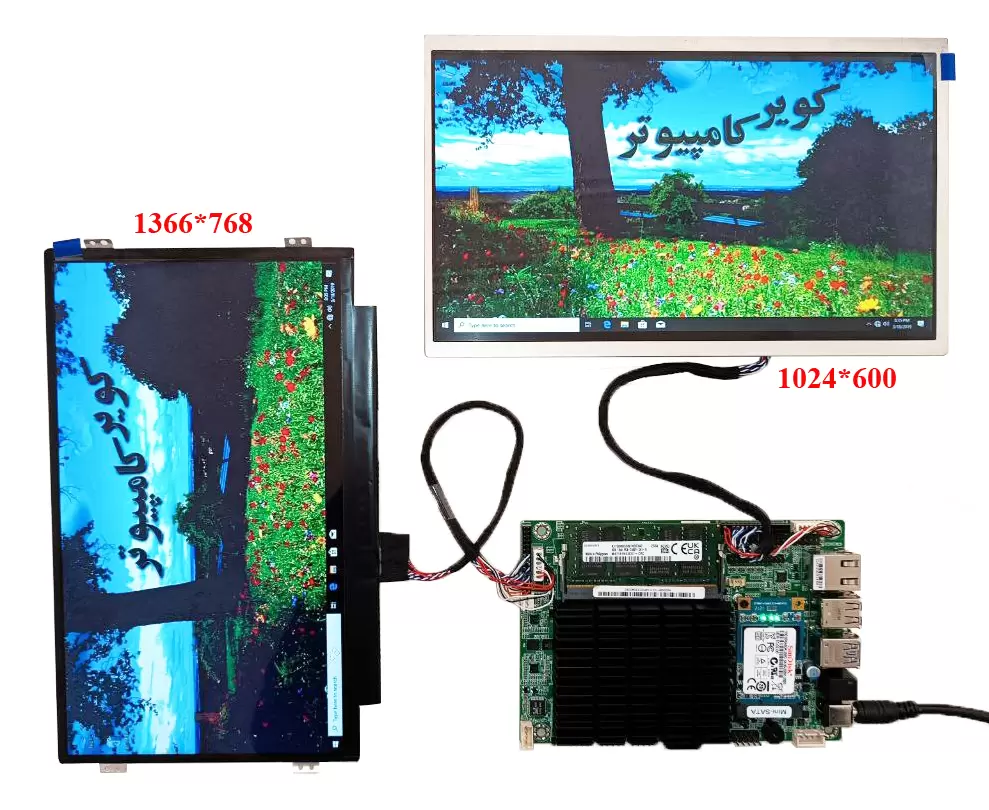

Can realize LVDS+LVDS, dual-screen simultaneous different display
Storage (Hard Disk)
2*SATA, one supports SATA 6G standard socket, and one MSATA socket with MINIPCIE interface
Network
1*Realtek PCI-E bus RTL8106E/RTL8111H Gigabit network card chip
Audio
RealtekALC662 5.1-channel HDA encoder, supports MIC/line out port
COM port
2*Onboard COM DuPont 2.54 terminal, of which COM1 is RJ11 (5V/12V optional) and terminal output, COM1 and JCOM2 are optionally powered
USB interface
2*USB3.0 (on the back panel I/O) 2*USB2.0 socket (on the back panel I/O) 6*USB2.0 pins
Onboard I/O
2*LVDS pins
2*JVCN LCD backlight power supply selection pins
2*JLV1 LVDS/EDP power supply selection pins
2*LVDS dual screen resolution DIP switch
6*USB2.0 pins
1*SYS_FAN pin
2*JCOM pins
1*JP2 Is COM2 powered pin
1*LPT printing port pin
1*SPK power amplifier pin
1*PWR_OUT
1*F_PANEL pin
1*JCMOS pin
1*AT-ATX automatic power-on selection pin
temperature
Working temperature: 0~55 degrees Storage temperature: -20~75 degrees Environmental humidity: 0~95% air humidity, no condensation
system
Windows 10,Linux,Ubuntu
BIOS
AMI UEFI BIOS
power supply
DC12V
size
148MM*102MM
