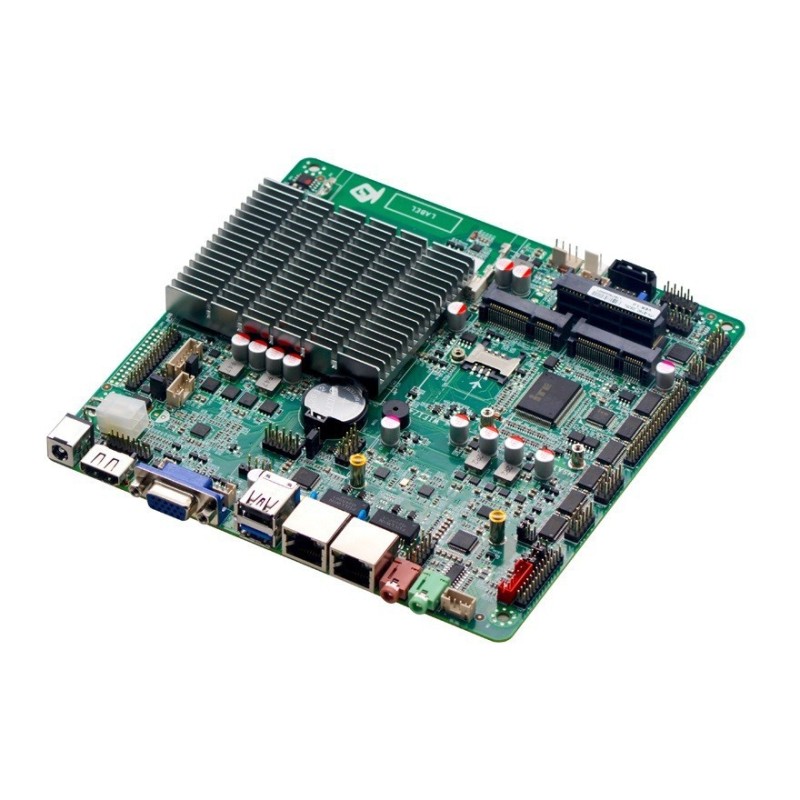

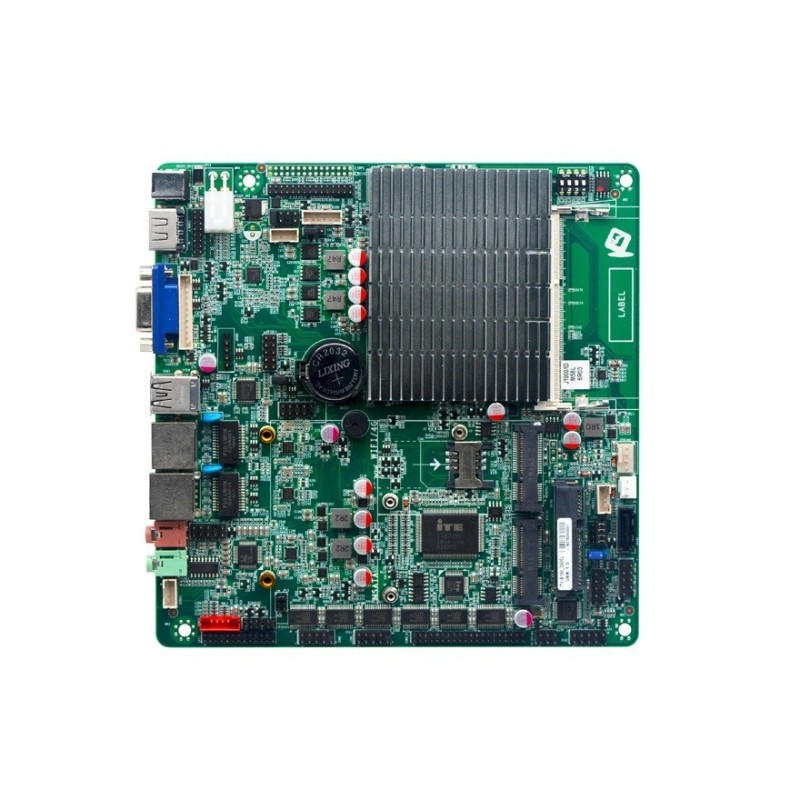

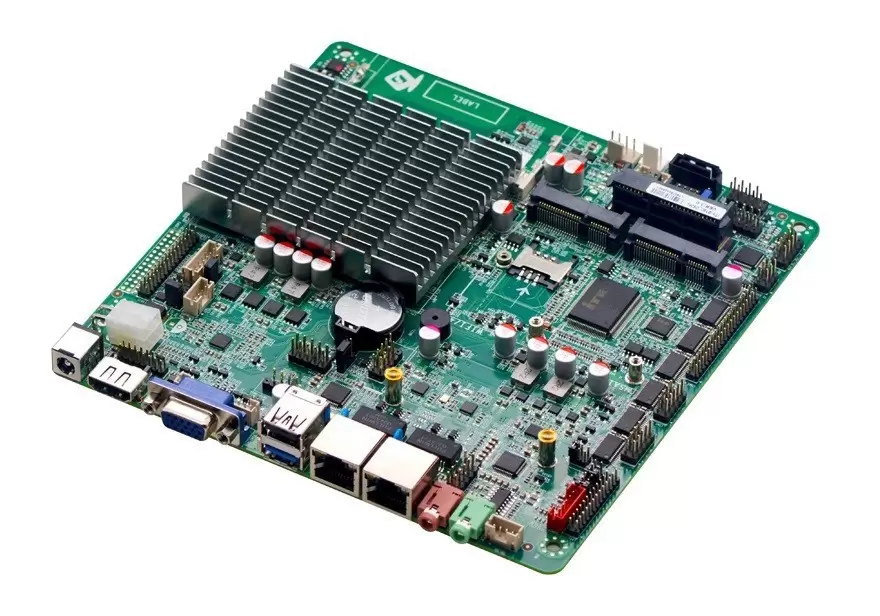

مدل:KC5003 مادر برد در سایز 17*17سانتی متر می باشد با سرعت بالا و چهار هسته ای با cpu j1900 می باشد.
این مادر برد قابلیت نصب ویندوز های 7 و8 و10 معمولی را داردو گرافیک intel HD را ساپورت میکند.
یکی از ویژه گی های مهم این محصول قابلیت اتصال مستقیم هارد ساتا 2.5 اینچ می باشد همچنین قابلیت اتصال مستقیم led های سایز های مختلف به صورت مستقیم به روی مادربرد می باشد.
این مادربرد دارای شش پورت سریال و دو پورت لن می باشد.
این محصول بدون رم و هارد وکارت وایفای میباشد.
CPU : Integrated Intel®J1900/2.00GHz Quad core,TDP 10W
Chipset : Intel® Bay trail SOC
Memory : 1*SO DDRIII,Only Support1600/1333MHz DDR3L/1.35V Memory, Up to 8GB
Display : Integrated Intel®HD Graphics
Support 1*VGA,2*HDMI,1*LVDS(Dual channel support 24BIT)
Support VGA;HDMI;LVDS Synchronous / asynchronous display
LAN : 1* RTL8111F 10/100/1000Mbps Ethernet,Support Wake-on-LAN/PXE
Storage :
1* SATA2.0 interface (with the built-in 2.5 inch hard disk SATA5 optional)
1* SATA 2.5 inch Notebook hard disk place ,can installed the hard disk directly
1* MSATA slot , supports SSD hard disk, the transfer rate up to 3Gbps
Audio : Integrated ALC662 6-Channel output,Support MIC/Line-out
Advise 3Ω5W loudspeake
Expansion Slots : 1* Mini-PCIE Support WIFI/3G & 1* MSATA Support SSD/WIFI,SSD transfer rate up to 6Gbps

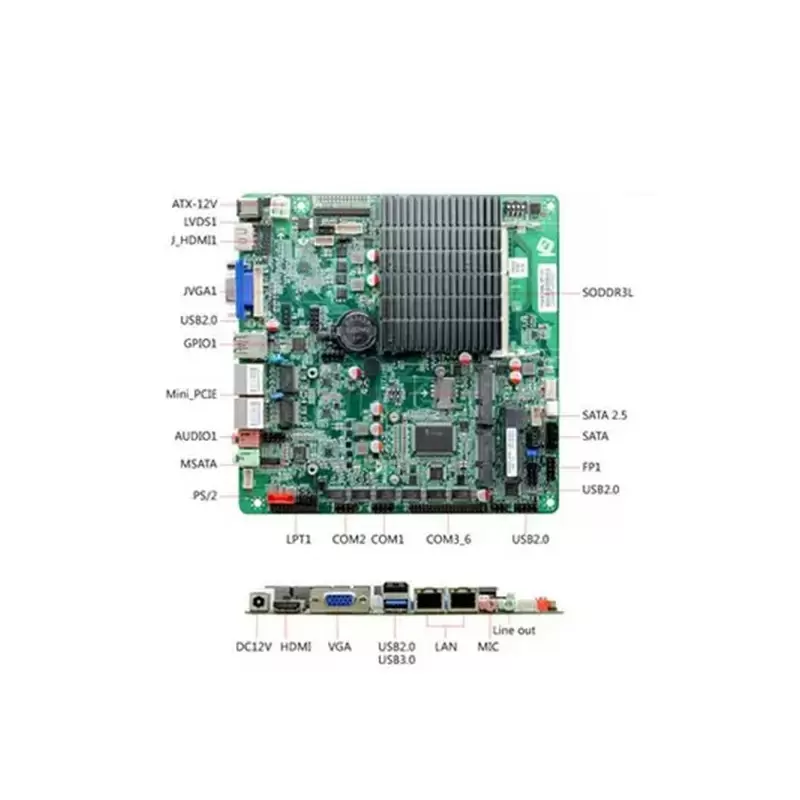

Rear I/O :
1* HDMI
1* VGA
1* USB 2.0
1* USB3.0
2* RJ-45 Gigabit Ethernet connectors
1* Line out(Green),1* MIC(Red)
1* 12V DC power input
Internal I/O :
1* 4pin ATX power input (can do 12V power input/output interface)
1* 2pin 12V DC power input
4* USB 2.0, 2*5Pin
1* USB 2.0, 1*5Pin
1* J_HDMI 2*8Pin , same signal with HDMI1
1* JVGA1*12Pin same signal with DB15
1* PS/2 KB/MS connector(Red) 1*6Pin
6* RS232 serial port,COM3 supports RS485/RS422
1* LPT, 2*13Pin
1* front panel audio connector , 2*5pin
1* front panel function buttons and indicator connector,2*5Pin
1* LVDS, 2*15pin, support dual channel 24bit(double 24bit )
1* LVDS backlight power supply connector ,1*6pin
1* HDD power supply connector, 1*4pin
1* power amplifier interface, 1*4pin
1* SIM card socket
Fan interface : Fanless Cooling design ,Reserve 1*4pin CPU fan interface,1* 3pin system fan interface
GPIO: 1* GPIO (Support 4-way GPIO function)
BIOS : AMI 64MB Flash ROM
Watchdog : Support hardware reset function (L256, 0~255 seconds)
Power Input: DC_12V Single power supply
Operating Temp. : -10℃~60℃
Storage Temp. : -20℃~70℃
Humidity : 5%-95%(relative humidity; non-condensing)

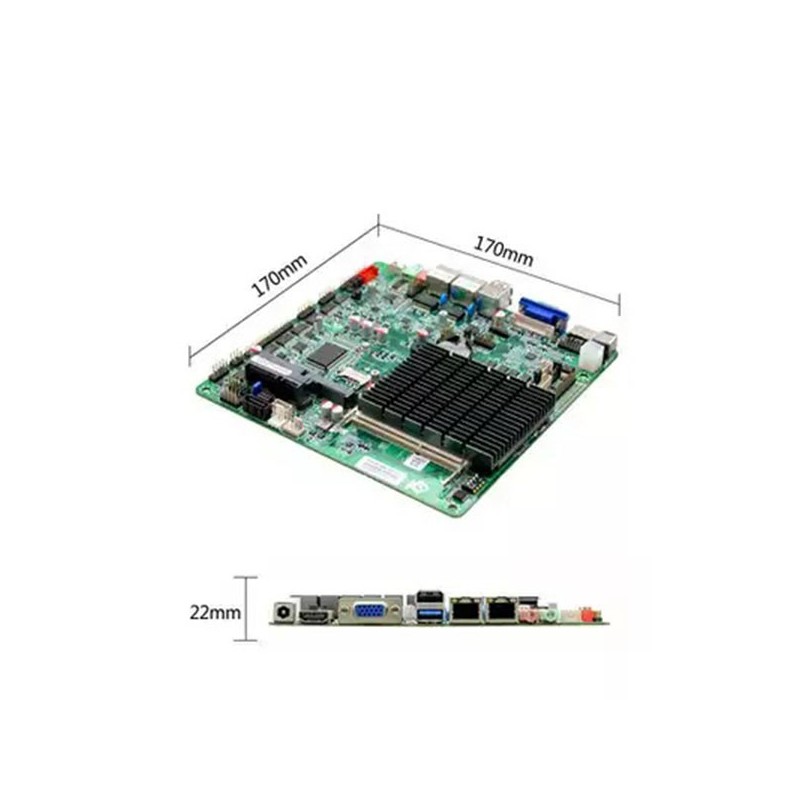

Dimension: (L)170mm x (W)170mmx(H)22mm
