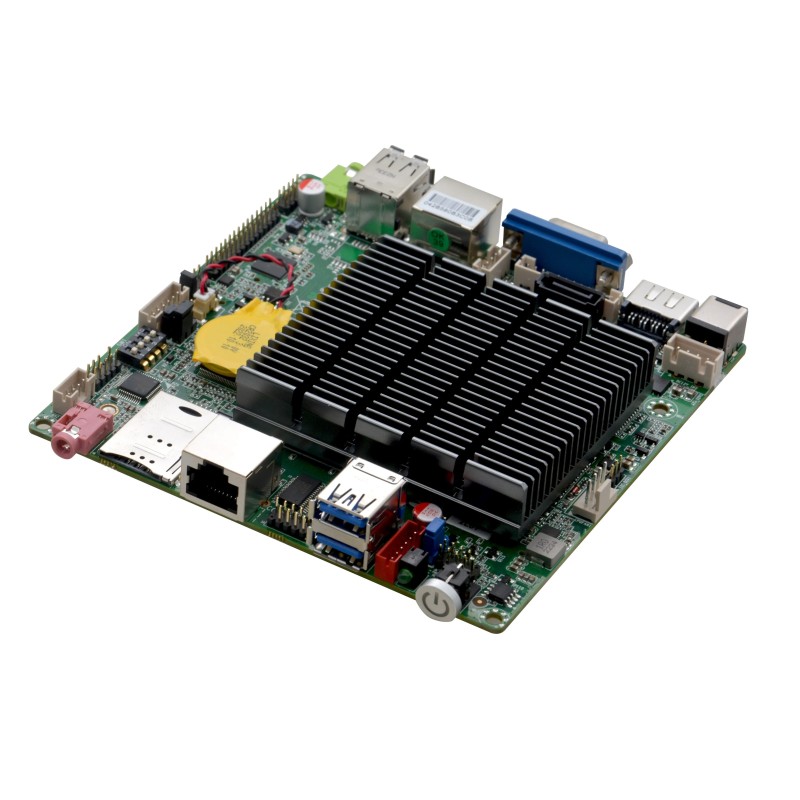

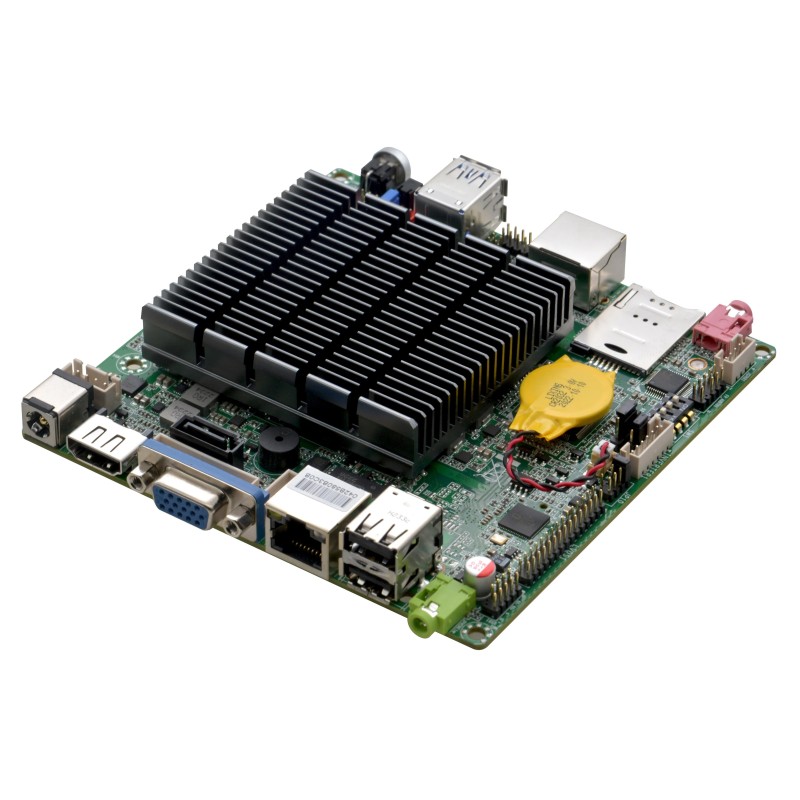

این مادر برد در سایر 12*12سانتی متر می باشد با سرعت بالا و چهار هسته ای با cpu j4125 می باشد.
این مادر برد قابلیت نصب ویندوز 10 معمولی و لینوکس را دارد و گرافیک Intel®UHD Graphics 600 را ساپورت میکند.
این مادربرد تا رم 8G از نوع PC4 را ساپورت میکند و هاردهای MSATA و SSD,HDD 2.5inch را ساپورت میکند.
این مادربرد دارای یک پورت لن و یک پورت سریال RS232 و یک پورت سریال Console دو عدد USB3.0 و دو عدد USB2.0 و یک عدد اسلات سیم کارت میباشد.

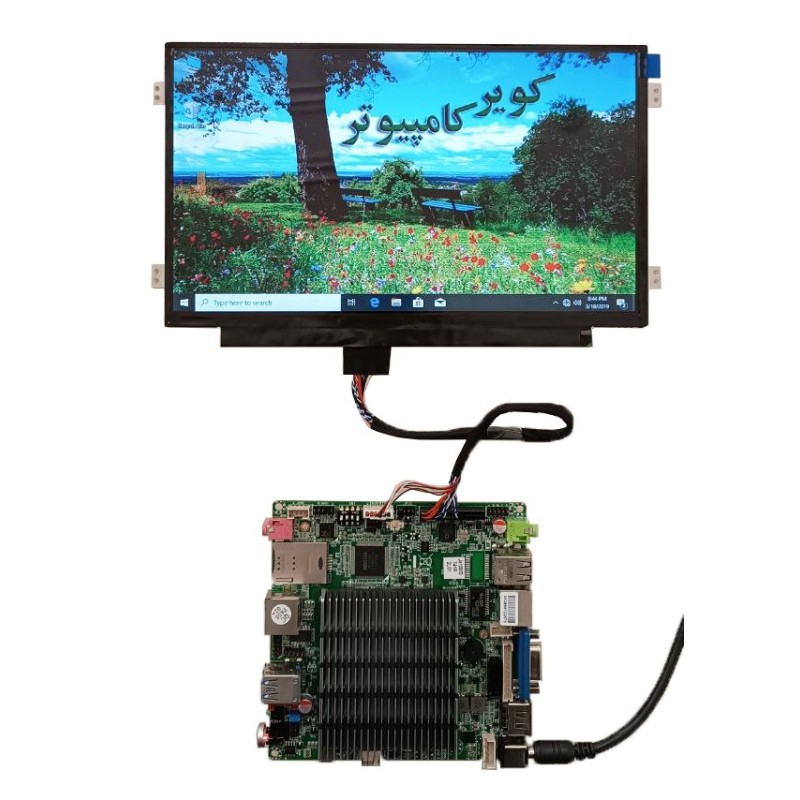

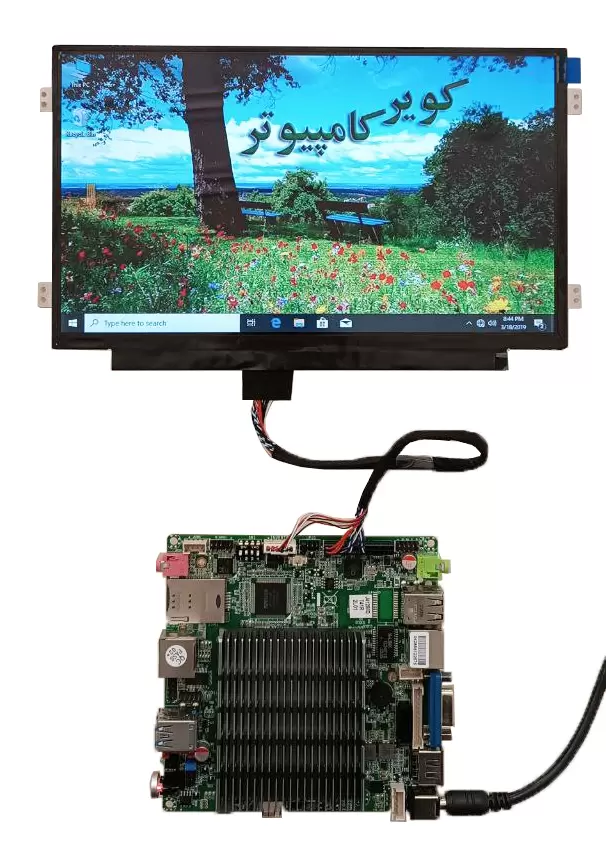

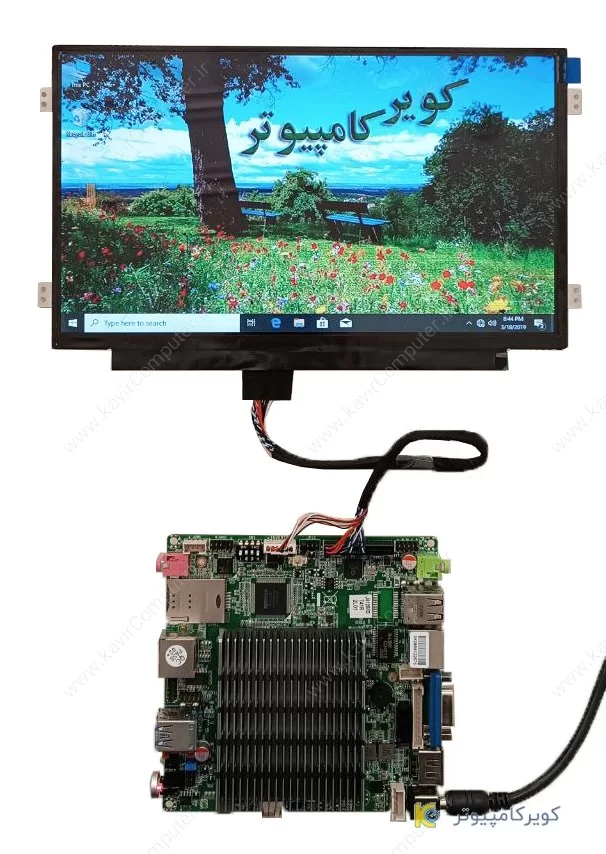

از ویژگی های این مادربرد این است که قابلیت ساپورت انواع پنل های LED با رزولیشین های مختلف را دارد.
و تغذیه ورودی آن 12ولت 5 آمپر می باشد.
این محصول بدون رم و هارد میباشد.
Specification
Model No.
STX-T41_1L VER:1.0(J4125)
Processor
Integrated Intel®Celeron J4125 2.0GHz quad core four-thread processor processor,TDP 10W
Chipset
SOC

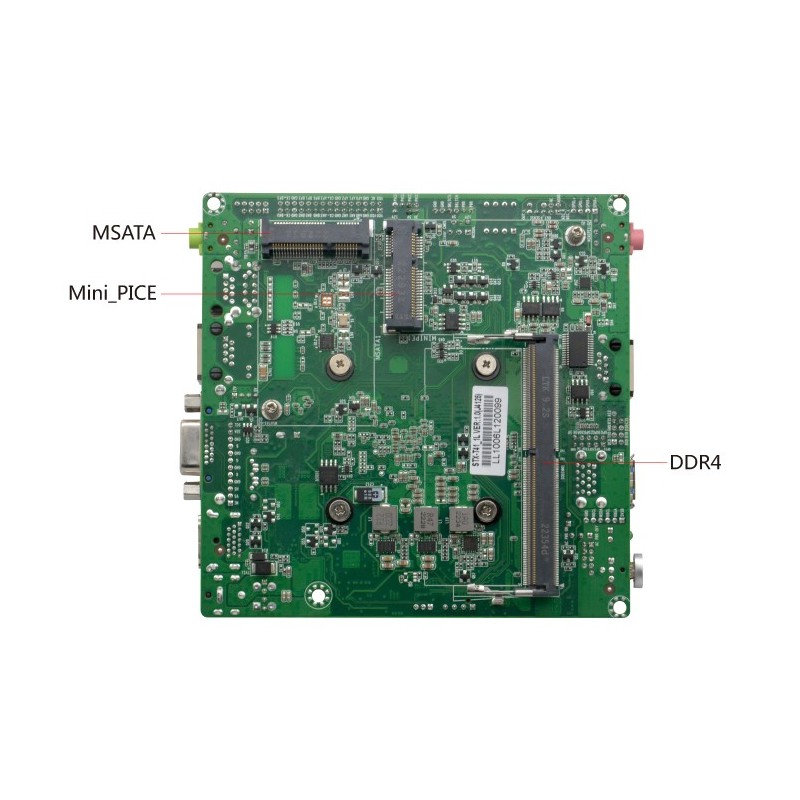

Memory
1*SODIMM slot, supports single channel 2400MHz DDR4 memory, supports up to 8GB
Display
Integrated Intel®UHD Graphics 600 core graphics card
Provide 1*VGA,1*HDMI,1*LVDS port(Support dual channel 24BIT)
Support VGA;HDMI;LVDS dual independent display
Network
1* RTL8111H Gigabit Ethernet, support Wake On LAN/PXE
Storage
1* 7pin SATA3.0 hard disk interface

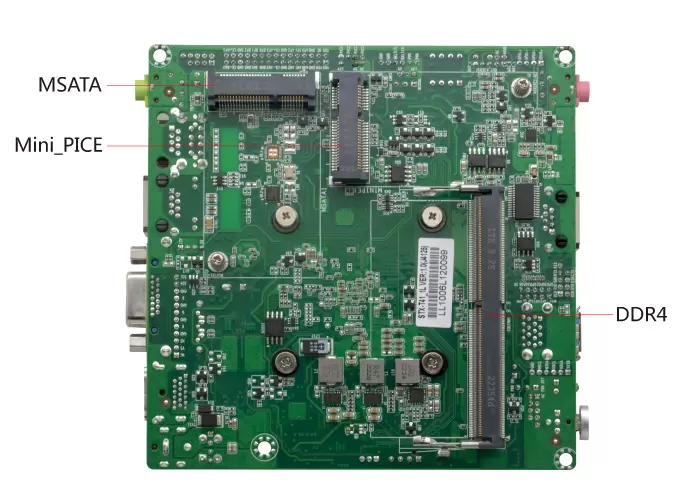

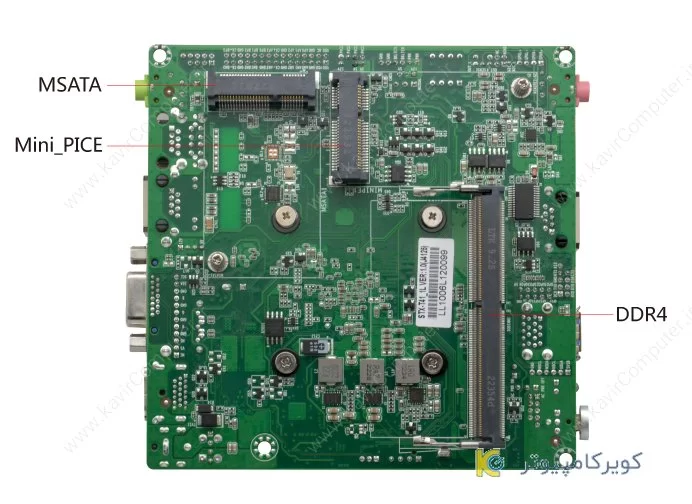

1* MSATA slot supports SSDI, SSD transmission speed reaches 6Gbps
Audio
Onboard ALC897 6 channel high fidelity audio controller, support MIC/Line-out. Power amplifier.
Amplifier suggest to use 4Ω3W trumpet
Expansion
1* Mini-PCIE slot, support WIFI/4G module

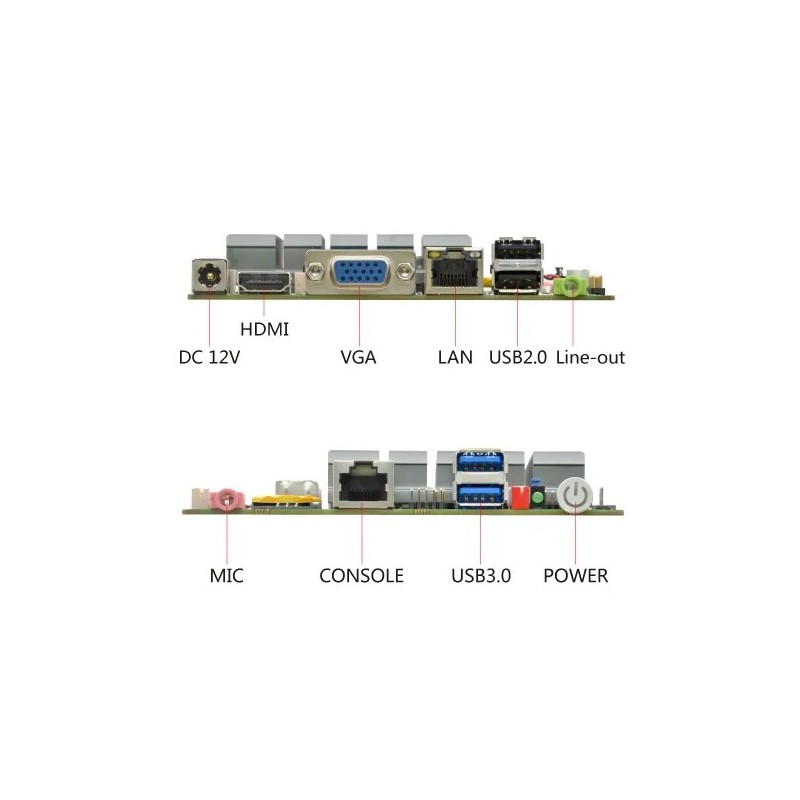

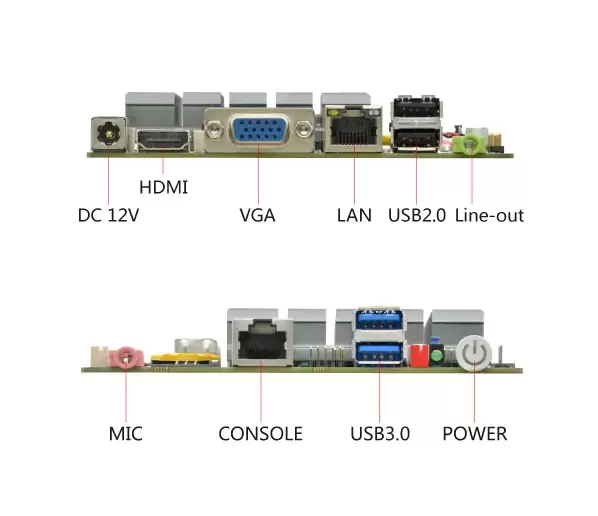

I/O Port
2*USB2.0,2*USB3.0
1* HDMI
1* VGA
1* RJ-45 LAN port
1* Line out(green),1* MIC(purple)
1* RJ-45 COM port
1* Switch button
1* HDD LED
1* 12V DC_JACK input
1* SIM socket

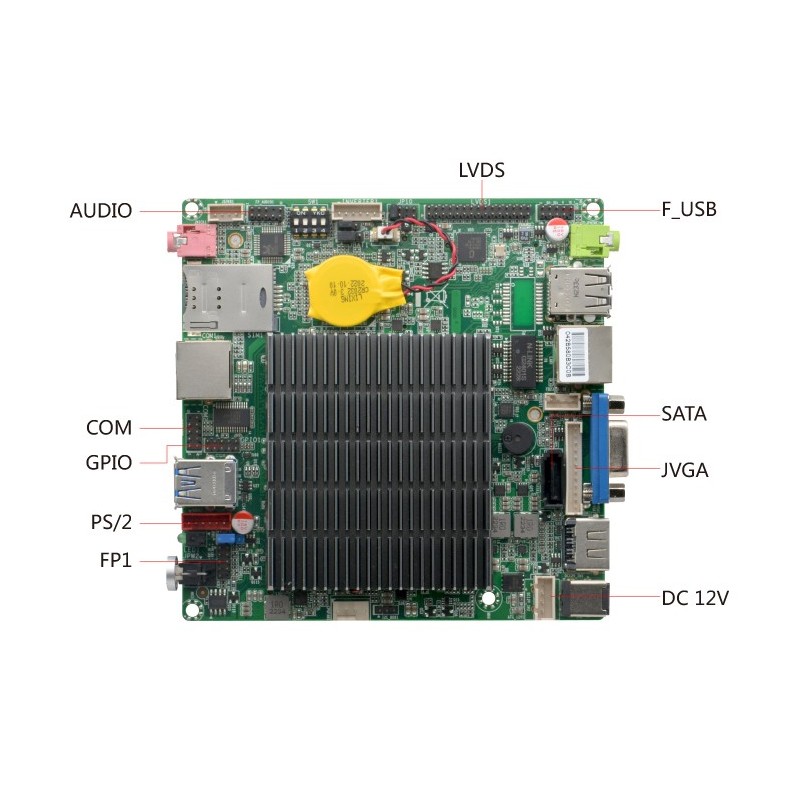

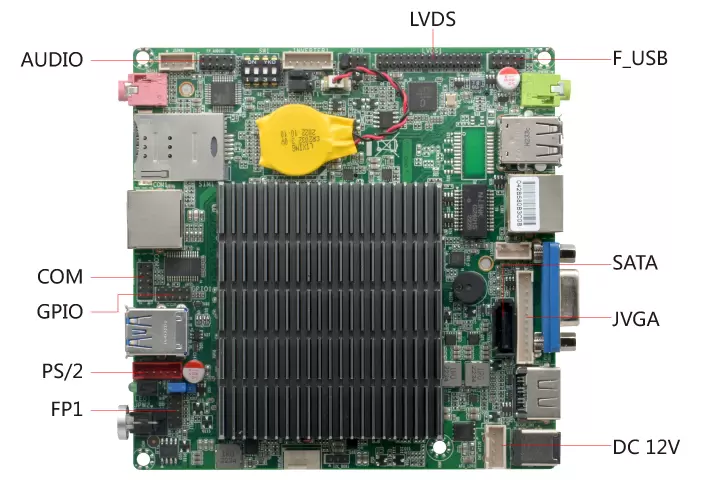

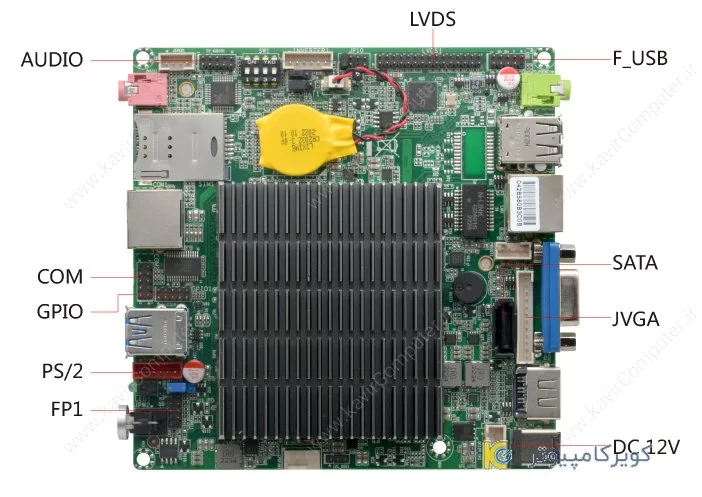

Built-in I/O
1* LVDS port(2*15pin),support dual channel 24BIT LCD display
1* LVDS backlight port (1*6pin)
1* JVGA1 port (1*12pin) same signal with DB15
1* RS232 serial port 2*5pin
2* USB2.0 port (2*5pin)
1* PS/2 MS/KB port(1*6Pin)
1* Front panel audio port (2*5pin)
1* HDD power supply port
1* Front panel function button and LED indicator port (2*5pin)
1* 4pin ATX 12V input output connector
1* Power amplifier port(1*4pin)
Fan Connector
1* CPU fan connector 4pin
GPIO
Support 4 way input output GPIO
BIOS
AMI 64Mb Flash ROM
Watchdog
Support hardware reset function (L256, 0~255 seconds)
Power Type
DC_12V power adaptor
Working Temp.
-10℃~60℃
Storage Temp.
-20℃~70℃
Working Humidity
5%-95% relative humidity, non-condensing

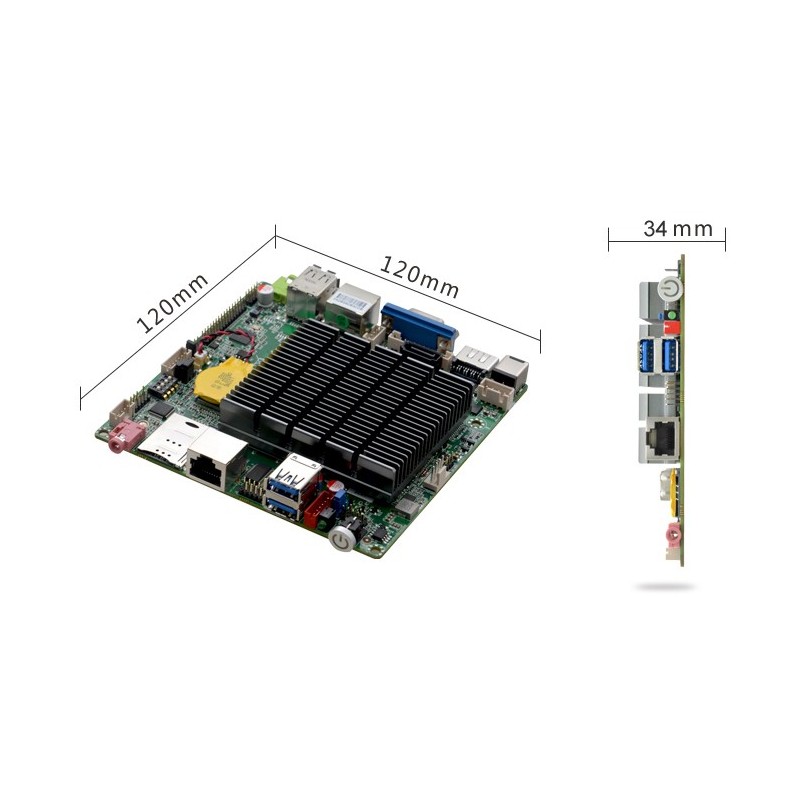

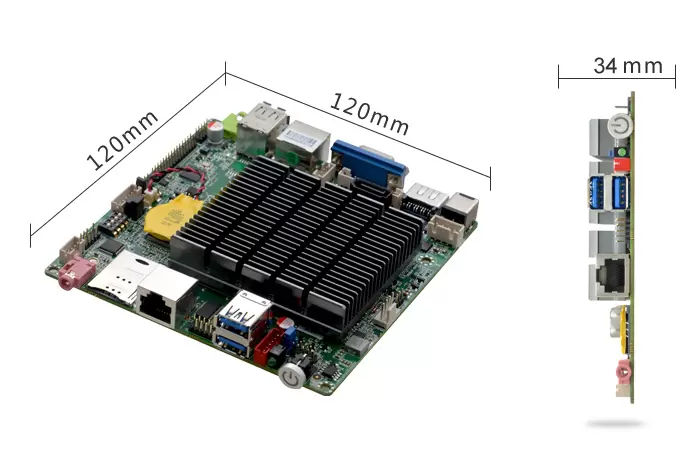

Dimension
120mm x 120mm
Supports OS:
Windows 10/Linux, etc
