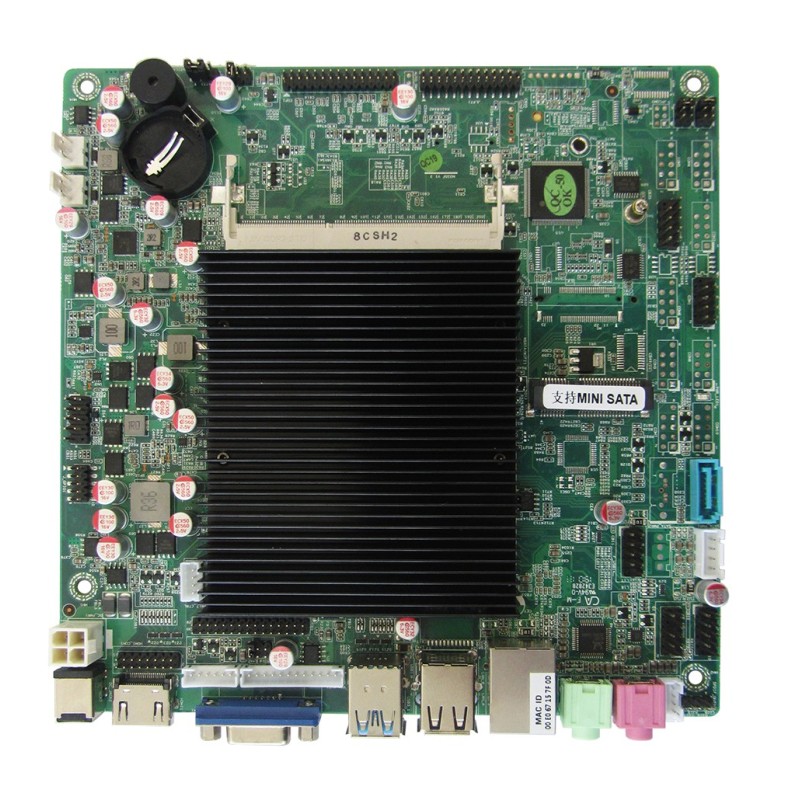

مادربرد 2 هسته ای J3355 بدون فن صنعتی/ 2 پورت سریال / مدل KC5010

مدل:KC5010

این مادر برد در سایز 17*17سانتی متر  می باشد با سرعت بالا و دو هسته ای با CPU Celeron J3355 می باشد.

این مادر برد قابلیت نصب ویندوز های 10 و 8.1 معمولی و لینوکس و اندروید X86 را دارد و گرافیک Intel HD را ساپورت میکند.

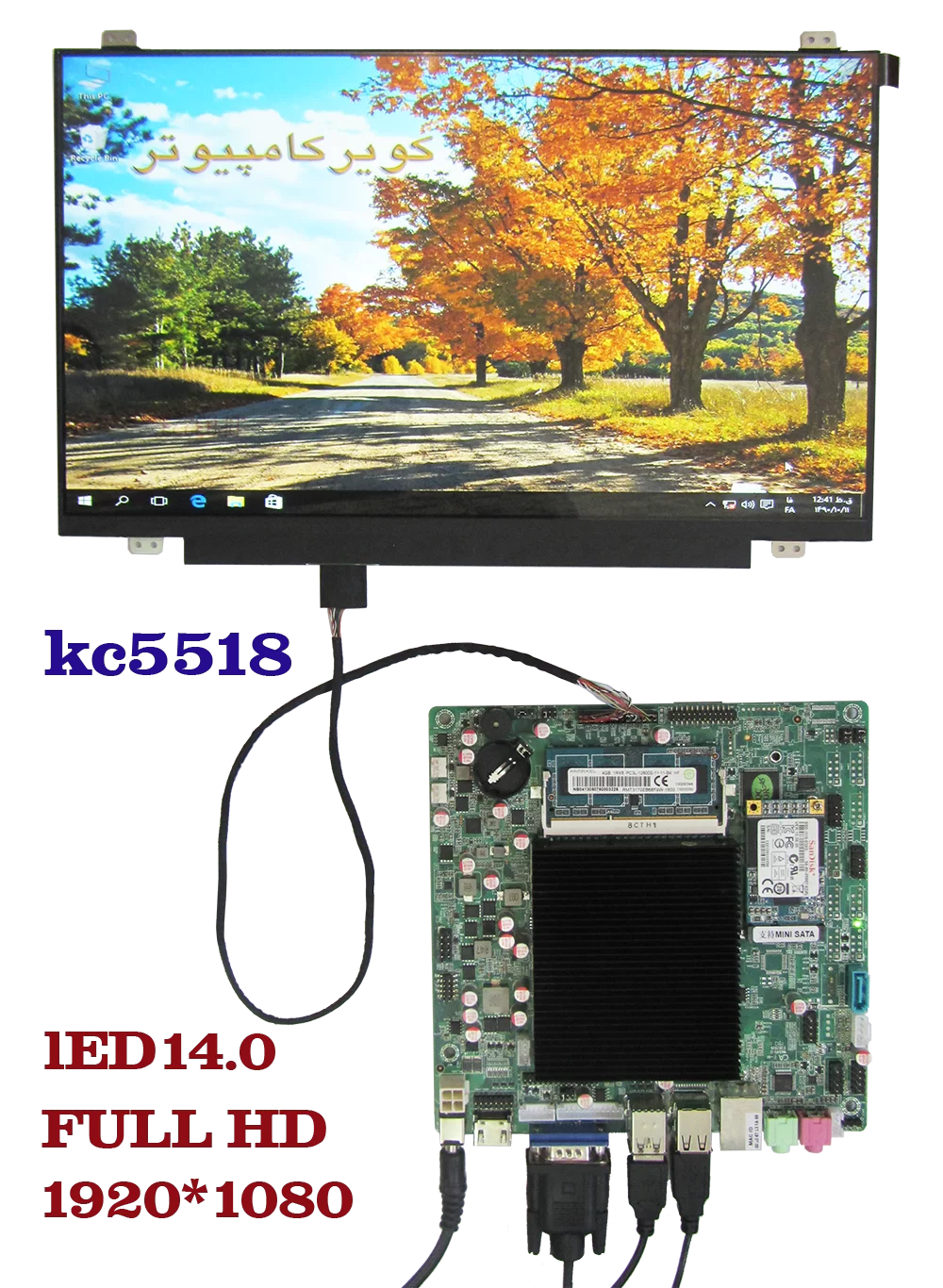

یکی از ویژگی های مهم این محصول دارا بودن پورت LVDS و EDP برای اتصال مستقیم led های سایز های مختلف به روی مادربرد می باشد.

این مادربرد دارای 2 پورت سریال و یک پورت لن می باشد.

این محصول بدون رم و هارد میباشد.

CPU : Intel® Celeron® Processor J3355 @ 2.00GHz Dual Core ,TDP 10W
Chipset : Intel Apollo Lake Celeron J Series
Memory : DDR3 memory, support 1600MHZ memory, low voltage 1.35V, support no more than 8G
Display : Integrated Intel®HD Graphics
Support 1*VGA,1*HDMI,1*LVDS,1*EDP pin
Support VGA, HDMI, LVDS, EDP Synchronous /asynchronous display

LAN : 1*Realtec8111E Gigabit Ethernet port, support Wake on LAN,PXE function

Expansion Slots : 1* Mini-PCIE Support WIFI/3G/4G & 1* MSATA Support SSD, SSD transfer rate up to 6Gbps

Storage, Hard Disk Function :
1*M.2 interface (Support M.2 hard disk,SATA signal,PCIE signal.)
1*SATA1 interface (Standard SATA3.0 hard disk interface.)
1*MSATA interface (Support Mini SATA hard disk.)
2*SATA_PWR pins (Hard disk power supply pin,to take the electric 5V,12V from it.)(1*4Pin, 2.54mm)

Audio : Integrated ALC662 6-Channel output,Support MIC/Line-out
Advise 3Ω5W loudspeake

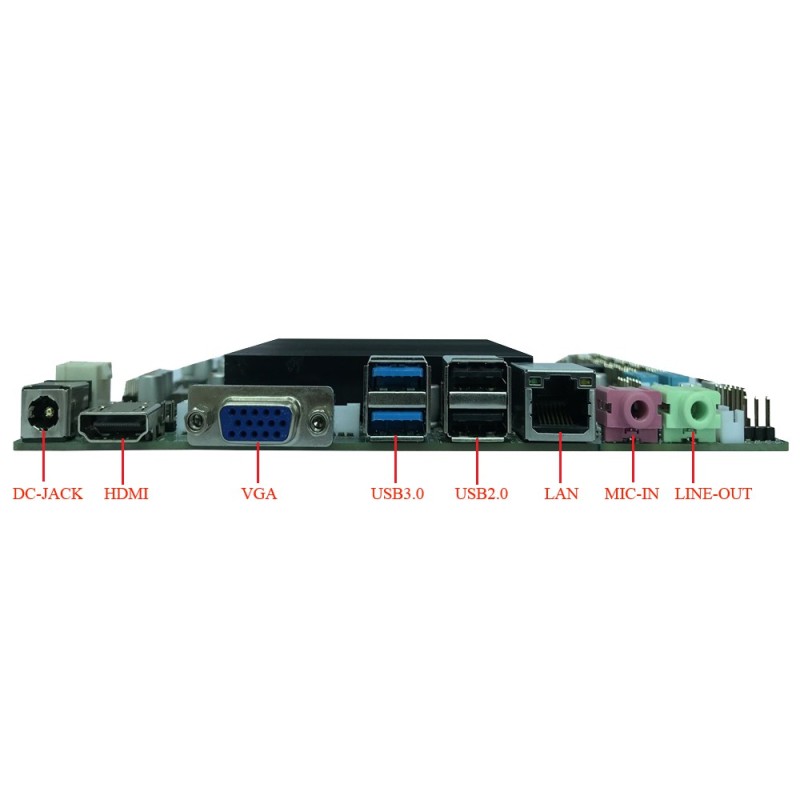

Rear I/O :
2*USB3.0
2*USB2.0
1* HDMI
1* VGA
1* RJ-45
1* Line out(Green) - LINE_OUT interface supports audio output
1* Mic (Red ) - MIC IN connector support microphone input sound function
1* 12V DC_JACK

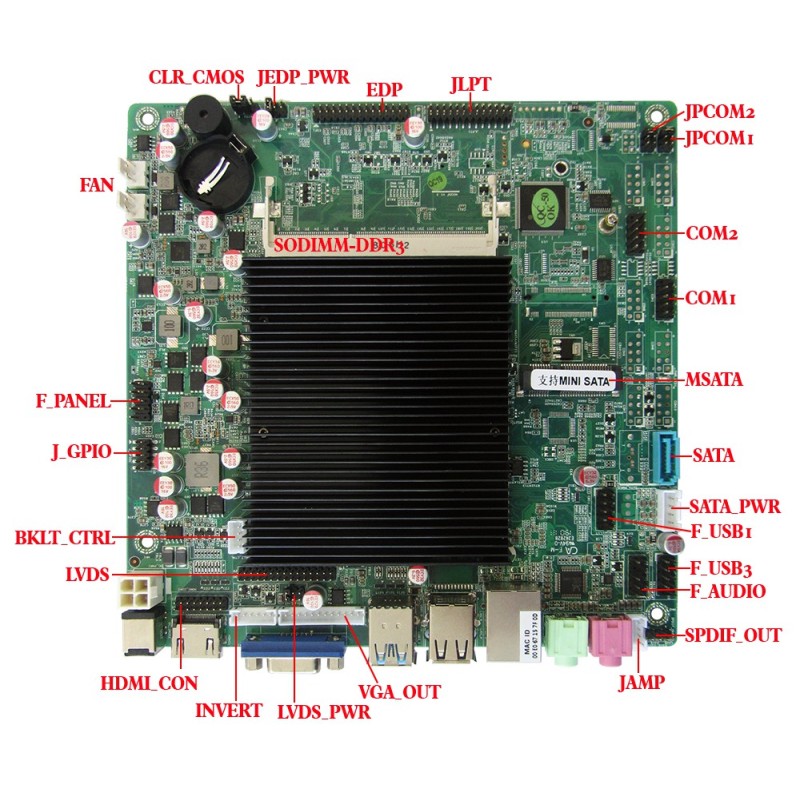

Internal I/O :
1* LVDS PIN: (2*15pin, 2.0mm), Support Max resolution:1920*1080@60HZ, Dual channel support 24BIT LCD Display
1* LVDS INVERTER (1*6pin)
1* EDP PIN: (2*15pin, 2.0mm), Support Max.resolution:4096*2304@60HZ
1* HDMI-CON PIN: (2*8Pin, 2.0mm), Support Max.resolution:4096*2304@24HZ
1*VGA_OUT PIN: (1*12Pin, 2.0mm), Support Max.resolution:1920*1200@60HZ

1*F_USB1 PIN: (2*5pin, 2.54mm), Front USB2.0 pin,One group has 2*USB2.0
1*F_USB3 PIN: (2*5pin, 2.54mm), Front USB2.0 pin,One group has 2*USB2.0

2*COM (2*5Pin, 2.0mm), Support standard RS232, support RS485 optional
1*JLPT

1*JAMP PIN: supports 8ohm 5W speaker output (power amplifier) (1*4Pin, 2.0mm)
1*F_AUDIO PIN: Standard audio pin (2*5pin, 2.54mm)
1*SPDIF OUT PIN: (1*3Pin, 2.54mm), Digital audio output
1*SIM_SLOT: (Support SIM card, SIM card is required when using 3G / 4G)
1*CLR_CMOS (1*2pin, 2.54mm), Motherboard reset and discharge pins
1*PS/1 PIN: Support PS keyboard and mouse (1*7Pin, 2.0mm)
1*CIR: Support infrared function (1*5pin, 2.0mm)
1*BKLT_CTRL  PIN: LVDS brightness adjustment (1*4pin, 2.0mm)

1*F _PANEL pin: switch, power light, hard disk light, restart pin

Fan interface : 2*Fan pin (1*3Pin, 2.54mm)

GPIO: 1*J_GPIO PIN: Support standard GP10 (2*5Pin, 2.0mm)

Power Input: DC_12V Single power supply / 1*DC_JACK:The inside diameter of DC plug: 2.5mm / 1*DC_PWR:DC12V power adapter

BIOS : AMI 64MB Flash ROM

Watchdog : Support hardware reset function (L256, 0~255 seconds)

Operating Temp. :  -10℃~60℃

Storage Temp. : -20℃~70℃

Humidity : 5%-95%(relative humidity; non-condensing)

Dimension: (L)170mm x (W)170mm x (H)22mm
