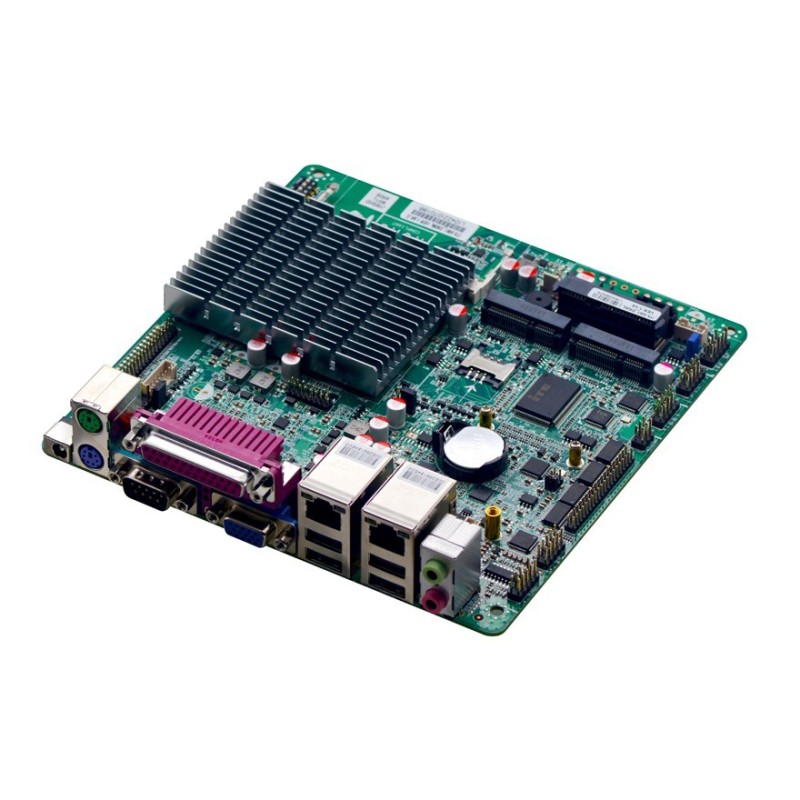

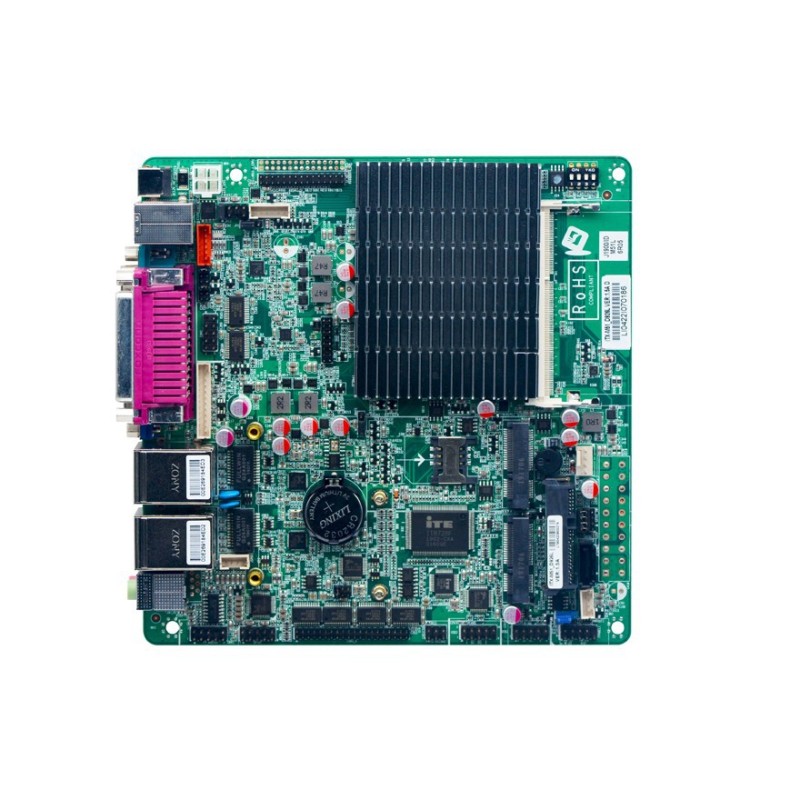

این مادربرد دارایCPU: Intel® J1900 2.00GHz quad-core processor می باشد. ویک پورت PS/2 می باشد. ودارای4 عدد پورت USB 2.0می باشد.وهمچنین دو RJ-45 LAN می باشد.ویک عددLPT می باشد. ویک عدد پورت COM و5 عددCOM بصورت پین هدر موجود می باشد.دارای یک اسلات رم می باشد وهمچنین حداکثر 8G رم ساپورت می کند. این مادربرد انواع هارد های ssd وhdd را ساپورت می کند, وقابلیت اتصال مستقیم هارد 2.5 اینچ را دارد
این مادربرد بدون رم وهارد و کارت وایفای میباشد.
CPU:
Intel J1900/2.00GHz quad core CPU, TDP10W
Chipset:
Intel Bay trail SOC platform
Memory:
1*SO DDRIII slot,support 1600/1333MHz DDR3L/1.35V memory , max. Up to 8GB
Graphics:
Intel HD Graphics
Support 1*VGA,1*LVDS ( support dual channel 24BIT)
VGA;LVDS support synchronous/asynchronous display
LAN:
2* RTL8111F Gigabit LAN controller, support Wake-on-LAN/PXE
Storage:
1* SSD connector
1* SATA 2.5’ laptop HDD space, 1* SATA (alternative choice when use )
Audio:
ALC662 6channel HD audio controller, support MIC/Line-out /amplifier
Advise 3Ω5W speaker
Expansion Slots:
1* 52pin PCIEx1 slot, support WIFI module
1* MSATA slot, support SSD,SSD transfer rate up to 3Gbps

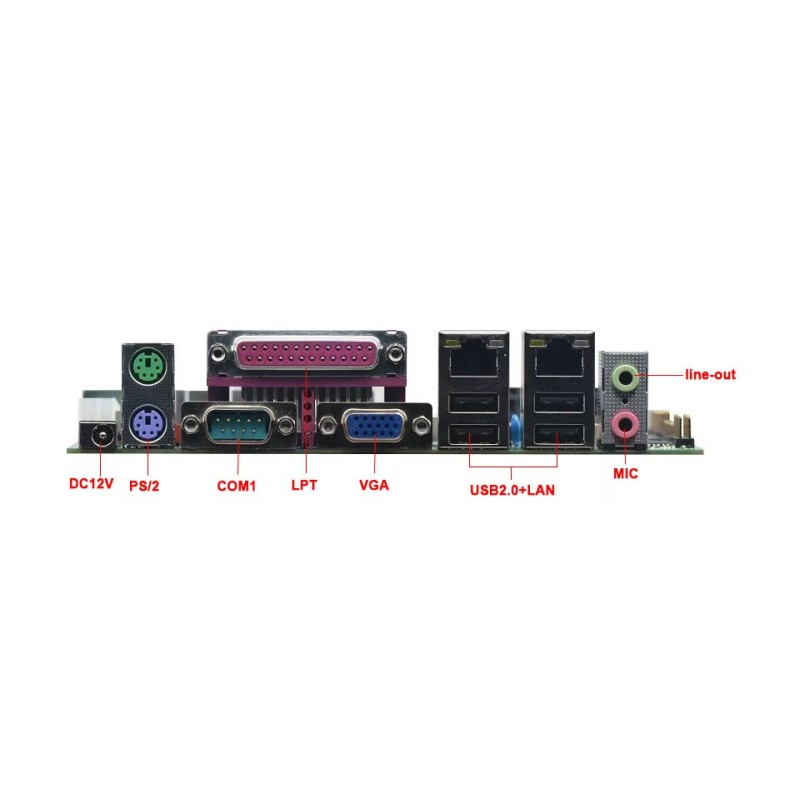

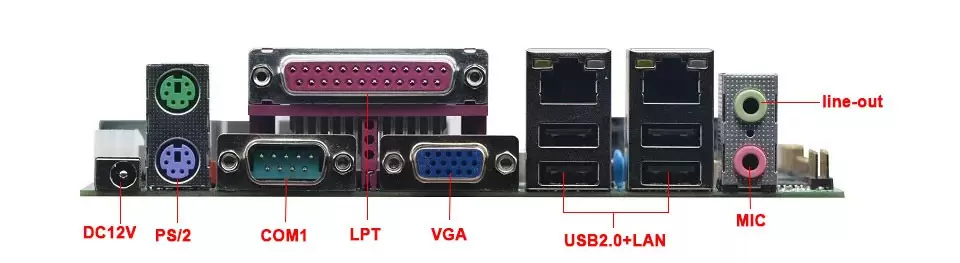

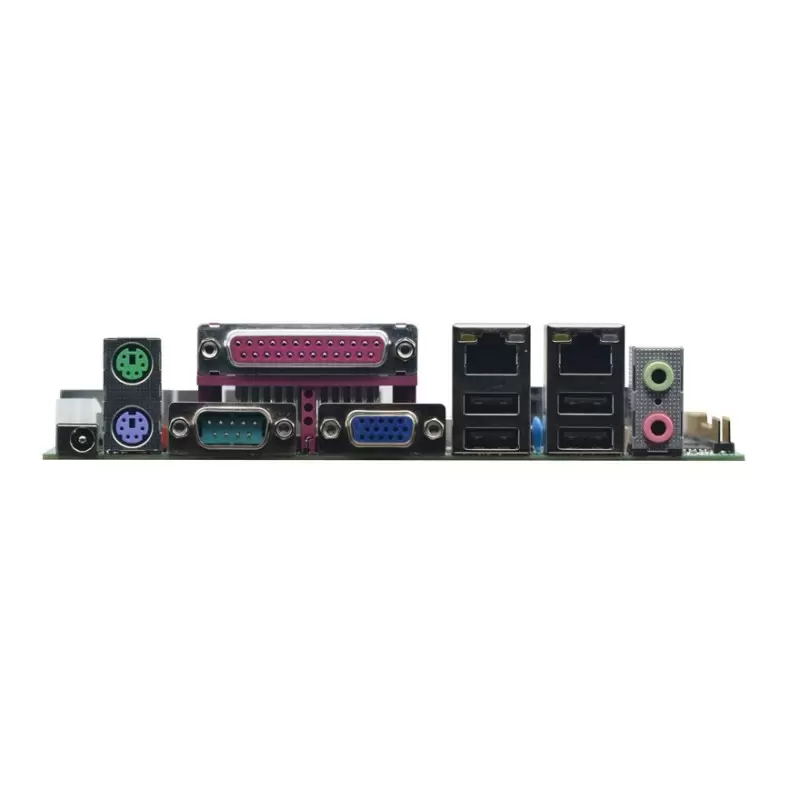

Rear I/O:
1* 12V DC_JACK input
1* PS/2( KB&MS)
1* COM (the 9th pin support 5V/12V charged function)
1* VGA
1* LPT
4* USB2.0
2* RJ-45
1* Audio (Line out / MIC)

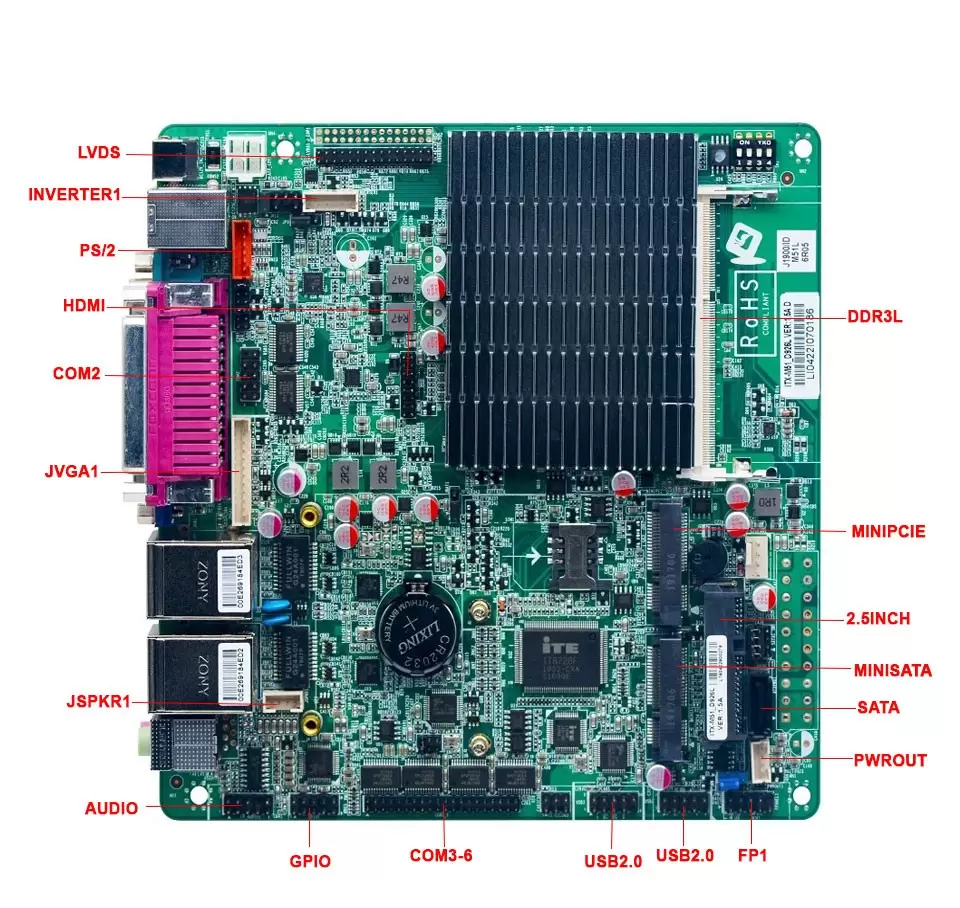

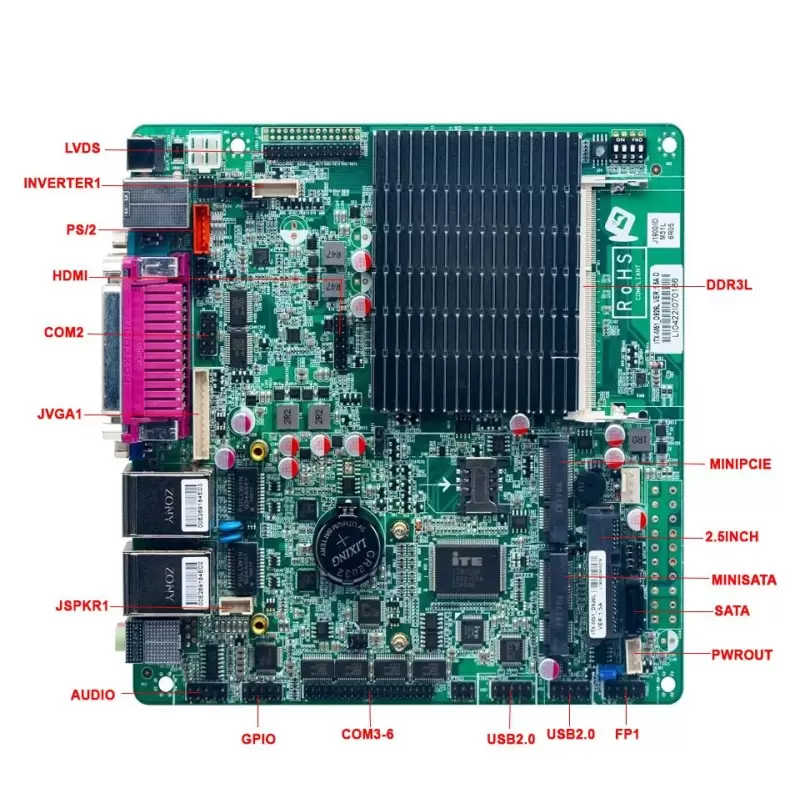

Internal I/O:
1* LVDS (2*10pin),support single channel 24 BIT LCD display
1* LVDS INVERTER(1*6pin)
1* JVGA1 (2*12pin) , same signal with DB15
5* COM connector (the 9th PIN of COM2 connector with charged function,COM3 supports RS422/485
2* USB2.0 (If Mini-PCIE slot for 3G module, only support 2*USB2.0)
1* PS/2, KB/MS connector (1*6Pin)
1* AUDIO front panel audio connector (2*5pin)
1* SIM card socket
2*PWROUT (HDD power connector)
1* FP1 front panel function buttons and indicator connector (2*5pin)
1* ATX_12V
Fan Interface:
1* CPUFAN 4pin; 1* SYSFAN 3pin
BIOS:
AMI 64MB Flash ROM
Watchdog:
Support hardware reset function (L256, 0~255 seconds)
Power Input:
DC_12V single power supply
Operating Temp.:
-10°C~60°C
Storage Temp.:
-20°C~70°C
Humidity:
5%-95% (relative humidity; non-condensing)
Dimension:
170mm x 170mm
TDP: 10W
