مادربردفن دارصنعتی/ ITX-B306_N112L VER:1.0 +FAN/ دو پورت کام /17*17-مدل KC5120
مادربرد ITX-B306_N112L VER:1.0(N100) با پردازنده Intel® Alder Lake-N N100 (3.4GHz، 4 هسته، TDP 6W)، حافظه DDR4 تا 16GB، گرافیک UHD، پورتهای VGA، HDMI 1.4، LVDS، EDP، شبکه RTL8111H، صدا ALC897، ذخیرهسازی SATA 3.0، MSATA و M.2 (تا 6Gbps) عرضه میشود.
توضیحات محصول ITX-B306_N112L VER:1.0(N100):
این محصول با پردازنده Intel® Alder Lake-N N100 (چهار هستهای، فرکانس 3.4GHz، مصرف 6W) مجهز شده و از کل سری پردازندههای Alder Lake-N پشتیبانی میکند . چیپست SOC دارد و یک اسلات SODIMM برای حافظه DDR4 تککاناله با فرکانس 3200MHz (حداکثر 16GB) ارائه میدهد.
گرافیک Intel® UHD با پشتیبانی از DirectX 12.1 و OpenGL 4.6، دارای پورتهای VGA، HDMI 1.4، LVDS و EDP است (توجه: LVDS و EDP همزمان قابل استفاده نیستند). شبکه با کارت RTL8111H (پشتیبانی از Wake-on-LAN و PXE) و صدا با چیپست ALC897 (7.1 + 2 کانال، پشتیبانی از میکروفون/Line-out و آمپلیفایر 3W/4Ω) ارائه میشود.
برای ذخیرهسازی، یک پورت SATA 3.0 (7 پین، سرعت 6Gbps)، یک اسلات MSATA (سرعت SSD تا 6Gbps) و یک اسلات M.2 (Key M 2280، PCIe X1) دارد (توجه: M.2 با رابط PCIe X1/SATA است و SATA با MSATA اشتراکی است، همزمان قابل استفاده نیستند). اسلاتهای توسعه شامل M.2 (Key B 2242/2252 برای ماژول 5G) و M.2 (Key E 2230 برای WiFi) است.
پورتهای خارجی: شامل ورودی برق DC 12V، پورتهای VGA (اشتراکی با DB9)، HDMI 1.4، سه پورت USB 3.0، یک پورت USB 2.0، پورت شبکه RJ45، جک Line-out (سبز) و MIC (صورتی)، پورت LVDS (2×15 پین، 24BIT دو کاناله)، پورت EDP (زرد، 2×15 پین، اشتراکی با LVDS)، پورت صوتی جلویی (6 پین)، شش پورت USB 2.0 (2×5 پین)، دو پورت سریال RS232 (COM1/2، پشتیبانی از RS485/422 برای COM2، اشتراکی با DB9)، پورت اسپیکر (4 پین)، پانل جلویی (2×5 پین)، جامپر (4 پین)، اسلات SIM و پورت نشانگر/برق جلویی (2×5 پین).
مشخصات فنی: ورودی برق با دو کانکتور 4 پین (CPU و سیستم)، پشتیبانی از GPIO (4 پین)، BIOS با حافظه 256Mb Flash ROM، واچداگ (256 ثانیه، 0~255)، سازگار با ویندوز 10/11 و لینوکس، ولتاژ ورودی DC 12V، دمای کاری -10 تا 60 درجه سانتیگراد، دمای ذخیرهسازی -20 تا 70 درجه، رطوبت 5% تا 95% (غیر متراکم) و ابعاد 170×170 میلیمتر.
(Display Products):
- Product Model: ITX-B306_N112L VER:1.0(N100)
- Processor: Intel® Alder Lake-N N100 3.4GHz Quad-Core Processor, TDP 6W, Supports Intel® Alder Lake-N full series CPU, supports firmware update
- Chipset: SOC
- Memory: 1* SODIMM slot, supports single-channel 3200MHz DDR4 memory, up to 16GB
- Display: Intel® UHD Graphics core graphics card, supports DirectX 12.1, OpenGL 4.6, 1* VGA, 1* HDMI 1.4 port, 1* LVDS port, 1* EDP port, Note: LVDS and EDP ports cannot be used simultaneously
- Network: 1* RTL8111H network card, supports wake-on-LAN, PXE boot
- Storage: 1* 7-pin SATA 3.0 port, transfer rate up to 6Gbps, 1* MSATA slot, supports SSD high-speed, SSD transfer rate up to 6Gbps, 1* M.2 slot, supports M.2 Key M 2280 PCIe X1 high-speed SSD, Note: M.2 supports PCIe X1/SATA interface, SATA interface shares with MSATA slot, SATA interface cannot be used with MSATA simultaneously
- Audio: ALC897 7.1 + 2 channel high-fidelity audio chipset, supports MIC/Line-out, supports 3W/4Ω amplifier
- Expansion Slots: 1* M.2 slot, supports M.2 Key B 2242/2252 5G module, 1* M.2 slot, supports M.2 Key E 2230 WiFi module

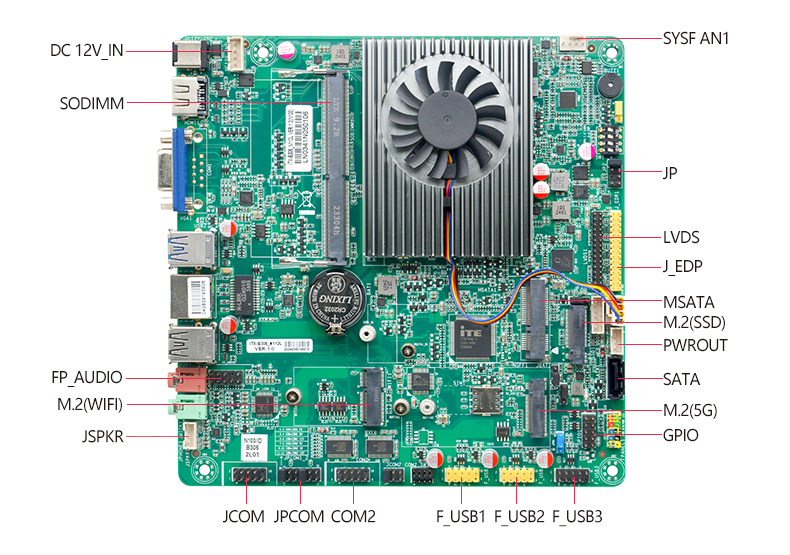

External I/O Ports:
- 1* DC 12V power input port
- 1* VGA port (shares with DB9 port simultaneously)
- 1* HDMI 1.4 display port
- 3* USB 3.0 ports
- 1* USB 2.0 port
- 1* RJ45 network port
- 1* Line-out (green)
- 1* MIC (pink)
- 1* DC power port
- 1* 4-pin (supports 12V power input and output)
- 1* LVDS port (2* 15-pin, supports dual-channel 24BIT)
- 1* EDP port (yellow, 2* 15-pin, shares with LVDS simultaneously)
- 1* Front audio port (1* 6-pin)
- 6* USB 2.0 ports (2* 5-pin, includes USB 1 supports USB 2 PCIe output USB)
- 2* RS232 serial ports:
- COM1/2 supports 9-pin power COM
- COM2 supports RS485/422 function
- COM1 shares with external
(Specifications):
- Power Input: 1* 4-pin CPU power input, 1* 4-pin system power input
- GPIO: Supports 4-pin GPIO extension
- BIOS: 256Mb Flash ROM
- Watchdog: Supports watchdog (256s, 0~255s)
- Operating System: Windows 10/Windows 11/Linux
- Input Voltage: DC 12V
- Operating Temperature: -10°C ~ 60°C
- Storage Temperature: -20°C ~ 70°C
- Humidity: 5%~95% non-condensing

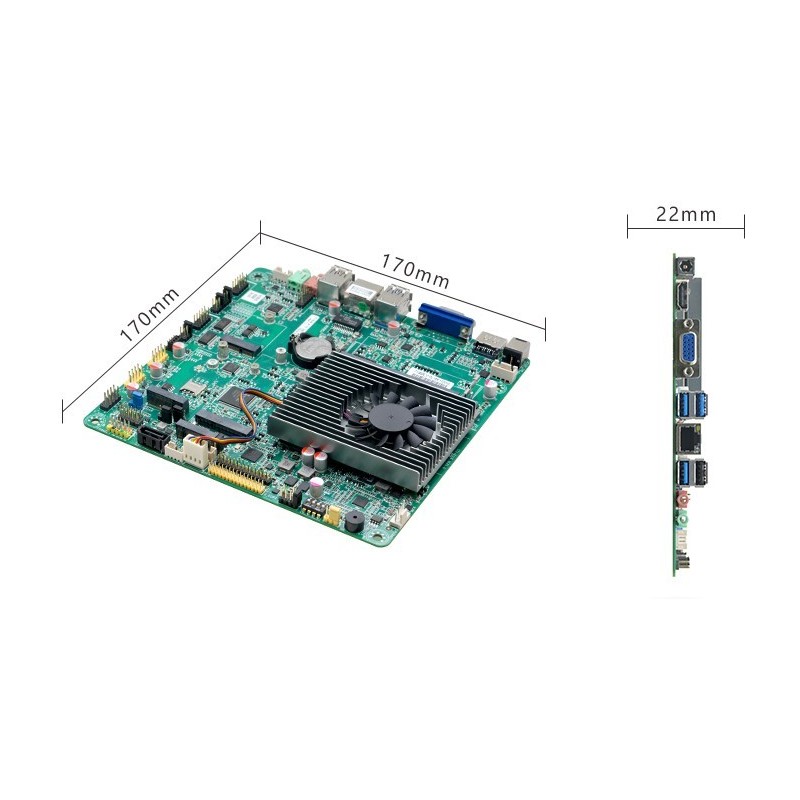

- Dimensions: 170mm x 170mm
مشخصات
- سری پردازنده
- N-series
- پردازنده
- Intel® Processor N100(6M Cache, up to 3.40 GHz)
- حافظه کش
- 6MB
- حافظه RAM
- بدون رم ساپورت حداکثر 16 گیگ
- پردازنده گرافیکی
- Intel® UHD Graphics - Max 750 MHz
- شبکه بیسیم ( Wi-Fi )
- اختیاری Wifi 2.4G/5.0G
- بلوتوث
- اختیاری
- پورت شبکه ( LAN )
- 10/100/1000Mb
- خروجی تصویر
- HDMI/VGA
- سیستم عامل
- Win10/11-Linux
- تعداد USB3
- 3
- تعداد USB3.2
- 1
- تعداد LAN
- 1
- COM PORT
- 2
- ساپورت هارد NVME
- بله
- ساپورت هارد Sata
- بله
